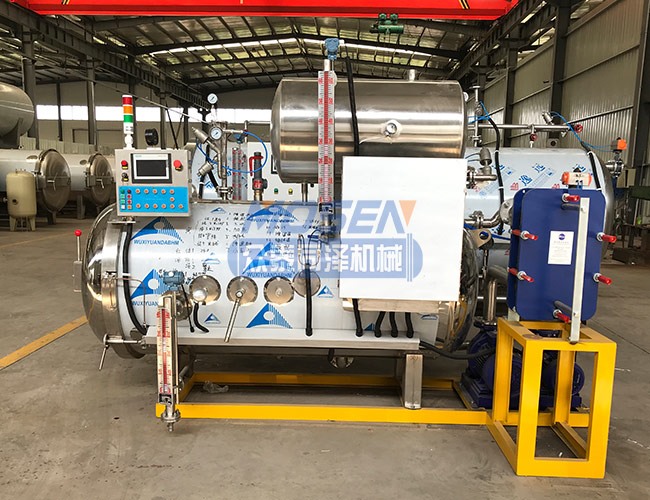

一、設備簡介：

噴淋式殺菌鍋是注入少量工藝用水，達到預定位置（不能浸泡產品）通過循環泵-過濾器-換熱器將水注入到噴淋管道，然后通過噴淋嘴將熱水噴射出霧化狀至食品表面，鍋內熱分布均勻，無殺菌死角。水通過換熱器進行加熱和冷卻，升溫和冷卻速度迅速，能效率、各方面、穩定的對產品進行殺菌。

二、性能特點：

1、間接加熱間接冷卻，冷卻水與工藝用水不接觸，避免了食品的二次污染，無需用于水處理化學制劑。高溫短時間殺菌。

2、減少蒸汽消耗，蒸汽霧化后的殺菌水在殺菌釜內直接進行混合，提高升溫降溫的速度。

3、低噪音，創造安靜、舒適的作業環境。

4、水從不同角度噴射，蒸汽、空氣和水混合對流，形成合理的溫度分布。

5、少量的工藝用水快速循環，快速達到預定殺菌溫度。

6、釜內配備四支可移動溫度傳感探頭，可隨時監控食品中心的F值、釜內的熱分布情況，隨時了解熱穿透（溫度從食品表面到達食品幾何中心的時間）。

7、合理的壓力控制，整個生產過程壓力在不斷調節，以適應產品包裝內部壓力的變化，使產品包裝的變形度達到很低，特別適合含氣包裝的產品。

8、工藝用水預熱系統可確保保溫、熱填充的產品得到持續的升溫過程。

9、殺菌用水采用軟化水避免工藝用水水質問題造成外包裝點無污垢。

10、蒸汽殺菌功能。

11、節約安裝空間，方便操作，節省人力（只需用控制柜直接操作）。

12、適合飲料等食品行業，大規模生產時自動進出料裝卸。更方便未來該產業無人車間的自動配置設備。

三、工藝流程：

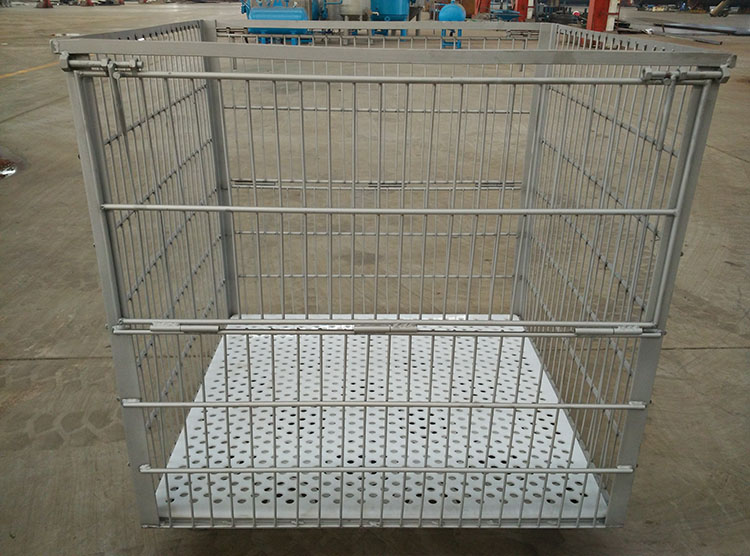

1、將包裝好的產品裝籃送入滅菌釜中，釜門關閉。然后釜門通過三重安全聯鎖保證安全。在整個滅菌過程中，機械、電氣等方式連鎖，保證殺菌鍋安全運行。

2、進軟化水：殺菌水注入殺菌鍋至合適水位。

3、升溫：鍋內殺菌水被水被不斷循環，蒸汽通入到換熱器中和殺菌水進行熱量交換，產品溫度不斷升高。

4、殺菌：循環泵將殺菌用水在閉路系統中不斷循環，水形成霧狀噴射到食品表面。罐內壓力通過加壓閥和泄壓閥調整在理想的范圍內。

5、降溫：停止通蒸汽，開始向換熱器內通入涼水，鍋內殺菌水被不斷循環，殺菌物的溫度不斷降低，并一直降到設定好的溫度。

6、回收:循環泵將殺菌用水抽回至熱水罐供下批次食品殺菌使用。

7、回收完成后，鍋內的壓力通過排氣閥泄掉，空氣導入閥打開，鍋內壓力為零，卸出產品。

四、適用范圍：

噴淋式殺菌鍋適用于各類耐高溫包裝材料。

1、塑料容器：PP瓶、HDPE瓶。

2、軟袋包裝：鋁箔袋、透明袋、真空袋、高溫蒸煮袋等。

3、馬口鐵罐：鋁罐及玻璃瓶制品
